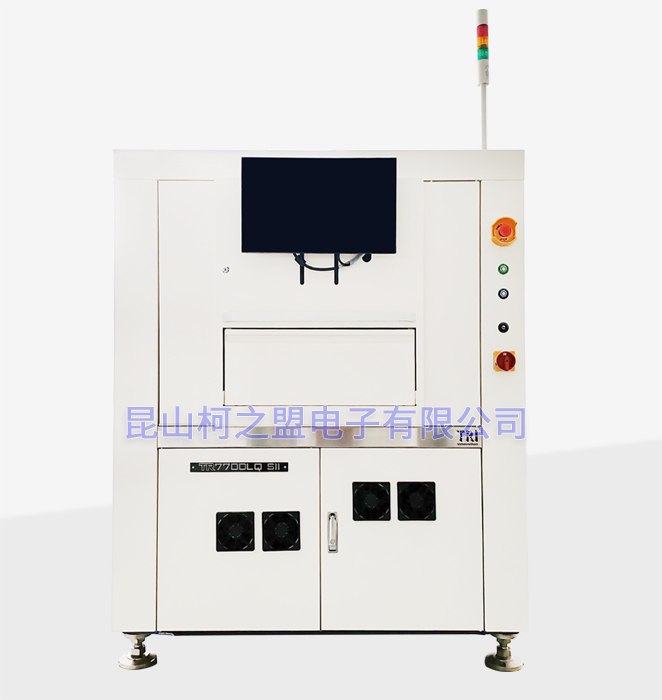

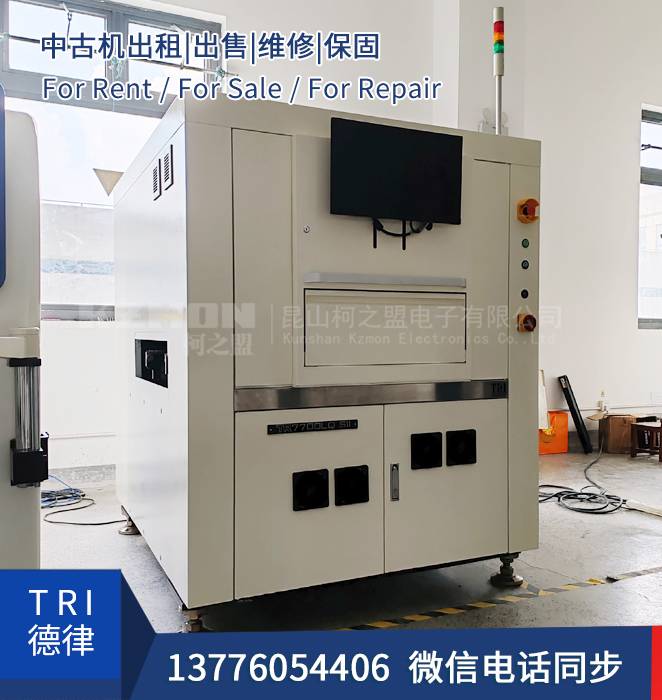

德律 TR7700LQ SII (3D AOI)

年份:
類別:TR7700 3D系列
品牌:德律
型號:TR7700LQ SII
區域:昆山
保固:整機保固3個月，重要部件保固1年。
TR7700LQ SII 3D AOI藉由TRI智能編程具有自動學習、靈活檢測演算法和量測功能，可針對智能工廠應用進行精確的測量和數據交換。此外，透過TR7700LQ SII走停式取像技術與優良的平臺穩定性，可得到較高的檢測精準度和完善的Gauge R&R數值。
產品介紹

本公司銷售的德律設備均為二手設備，成色好，性能穩定。服務工程人員均在原廠有5年以上工作經驗，出貨前，我們會整體檢測，demo1-2個工作日再發貨。

出租設備，服務保養，升級保固，均為我司工程人員處理；

出售設備整機保固3個月，部分重要部件保固1年，若出保，我司配件備貨充足，可提供緊急維修。


買機/租機熱線：13776054406（手機/微信號）賈先生


特性：

? 業界較高的檢測速度，可達57 cm2 / sec
? 多重3D檢測技術
? 完善的GR＆R數值提供高精準檢測


規格：

Optical System
Imaging Method Stop-and-Go
Top Camera 12 MP/21 MP High Speed Camera
Angle Camera N/A
Imaging Resolution 5.5 μm *, 9.8 μm, 10 μm, 12 μm, 15 μm (factory setting)

* Available for TR7700Q SII & TR7700Q SII DL
Lighting Multi-phase True Color LED
3D Technology Quad Digital Fringe Projectors
Max. 3D Range @ 5.5 μm: 20 mm
@ 9.8 μm: 20 mm
@ 10 μm: 40 mm
@ 12 μm: 40 mm
@ 15 μm: 40 mm
Inspection Performance
Imaging Speed @ 5.5 μm: 7.8 cm2/sec
@ 9.8 μm: 40 cm2/sec
@ 10 μm: 25 cm2/sec
@ 12 μm: 37 cm2/sec
@ 15 μm: 57 cm2/sec
Motion Table & Control
X-Axis Control Ballscrew + AC Servo with Motion Controller
Y-Axis Control Ballscrew + AC Servo with Motion Controller
Z-Axis Control Ballscrew + AC Servo with Motion Controller
X-Y Axis Resolution 1 μm
Board Handling
Max PCB Size TR7700Q SII: 510 x 460 mm
TR7700LQ SII: 765 x 610 mm
TR7700Q SII DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane
PCB Thickness 0.6-5 mm
Max PCB Weight TR7700Q SII: 3 kg. Optional: 5kg
TR7700LQ SII: 3 kg (6.61 lb). Optional: 5 kg (11.02 lb) / 12 kg (26.46 lb)
TR7700Q SII DL: 3 kg. Optional: 5kg
Top Clearance @ 5.5 μm: 20 mm
@ 9.8 μm: 50 mm
@ 10 μm: 50 mm
@ 12 μm: 50 mm
@ 15 μm: 50 mm
Bottom Clearance 40 mm
Edge Clearance 3 mm. Optional: 4 mm / 5 mm
Conveyor Inline Height: 880 – 920 mm

* Optional: 940-965 mm (SMEMA compatible)
Inspection Functions
Component Missing, Tombstoning, Billboarding, Polarity, Rotation, Shift, Wrong Marking (OCV), Defective, Upside Down, Extra Component, Foreign Material, Lifted Component
Solder Solder Fillet Height, Solder Volume %, Excess Solder, Insufficient Solder, Bridging, Through-hole Pins, Lifted Lead, Golden Finger Scratch/ Contamination
Dimensions
WxDxH TR7700Q SII: 1100 x 1720 x 1710 mm
TR7700LQ SII: 1365 x 1720 x 1710 mm
TR7700Q SII DL: 1100 x 1820 x 1710 mm

Note: not including signal tower, signal tower height 515 mm
Weight TR7700Q SII: 910 kg
TR7700LQ SII: 1025 kg
TR7700Q SII DL: 960 kg
